1.產(chǎn)品特點：

該涂層具有優(yōu)良的附著力、防腐性能，同時能夠很好的與粘結(jié)劑與乙烯粘結(jié)，其操作是先涂熔融環(huán)氧粉末涂層（FBE）與粘結(jié)劑聚乙烯相結(jié)合，即環(huán)氧粉末涂料+粘結(jié)劑+聚乙烯。因此該體系既耐腐蝕，又具有優(yōu)良的機械性能，適用于抗酸、堿、鹽等化學腐蝕較強的各種土壤。

2.應(yīng)用領(lǐng)域：

可適用于各種管徑鋼管的防腐涂層。適用于各種條件的管道建設(shè)。

3.主要技術(shù)指標 ：

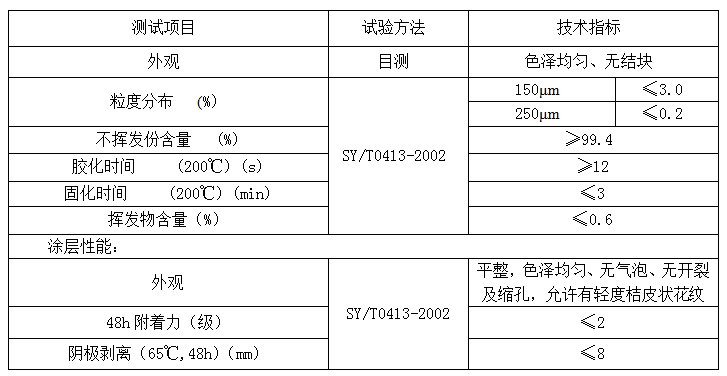

粉末性能

4.管道涂敷操作過程：

1、除去表面的油、銹和其它疏松積淀物、水分等。

2、噴砂或拋丸處理至Sa2.5級，錨紋深度40~100μm，表面除塵至近白級，注意新舊砂要均勻添加以使其配比穩(wěn)定。

3、清理管道表面。

4、工件預熱，一般控制在180~220℃。

5、用靜電噴涂法將粉末涂料涂敷于管道表面，厚度80~200μm。

6、將熱溶膠在近似熔點溫度纏繞施于環(huán)氧粉末涂層之上，最小厚度200μm。

7、將聚乙烯表層在其熔點溫度（約240℃）擠出、纏繞于中間膠層之上，并用壓輥將三層壓實，防止造成層間氣泡。

8、涂層冷卻至環(huán)境溫度進行表面檢測。

二、儲存

1、產(chǎn)品應(yīng)存儲在陰涼、通風、干燥、溫度低于35℃、濕度低于65%的室內(nèi)。

2、遠離火源、隔熱絕潮。

3、包裝隨用隨開，用后應(yīng)及時密封好，防止粉末被污染和受潮。

4、盡量減少移動次數(shù)，避免撞擊、受壓。

5、最大堆疊高度不應(yīng)超過4層。

6、穩(wěn)定儲存期12個月。

注：不恰當?shù)拇鎯l件容易造成環(huán)氧粉末產(chǎn)品變質(zhì)、結(jié)團而無法使用。

三、包裝運輸

本產(chǎn)品系非危險物品。采用紙箱包裝，每箱25公斤，紙箱內(nèi)襯聚乙烯塑料袋。在裝運過程中應(yīng)輕裝、輕卸并避免陽光直射、避免受熱受潮。
